Encoder Strip DOT TDOT Gerber MP MC018.1 694500538

Encoder Strip DOT TDOT Gerber MP MC018.1 694500538 là một loại thước đo đặc biệt sử dụng trong các hệ thống tự động hóa, robot và các thiết bị cần đo đạc chính xác vị trí tuyến tính.

LPI là viết tắt của Lines Per Inch, nghĩa là số đường kẻ trên mỗi inch. Trong trường hợp này, encoder 180 LPI có nghĩa là trên mỗi inch của thước, có 180 đường kẻ.

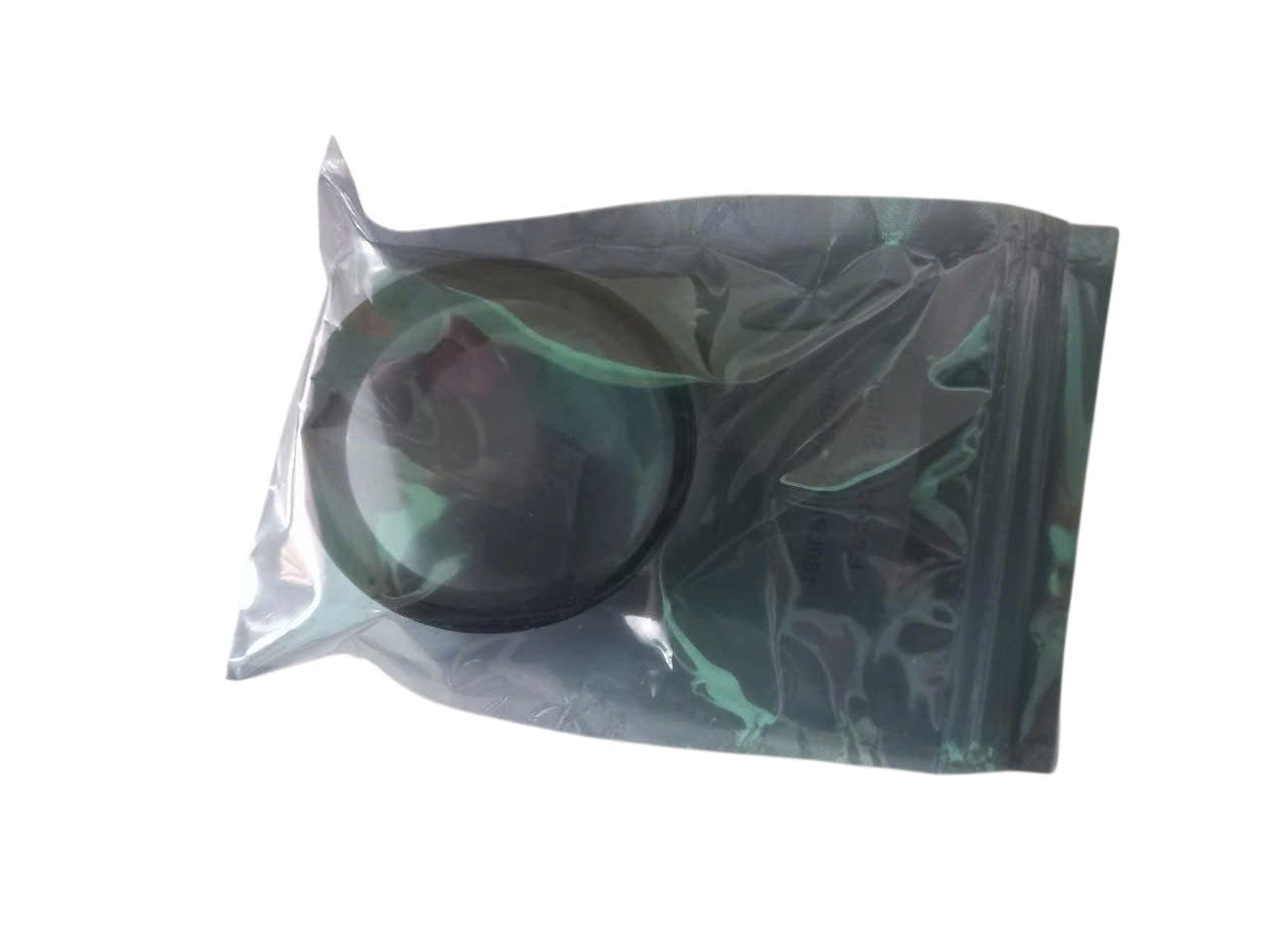

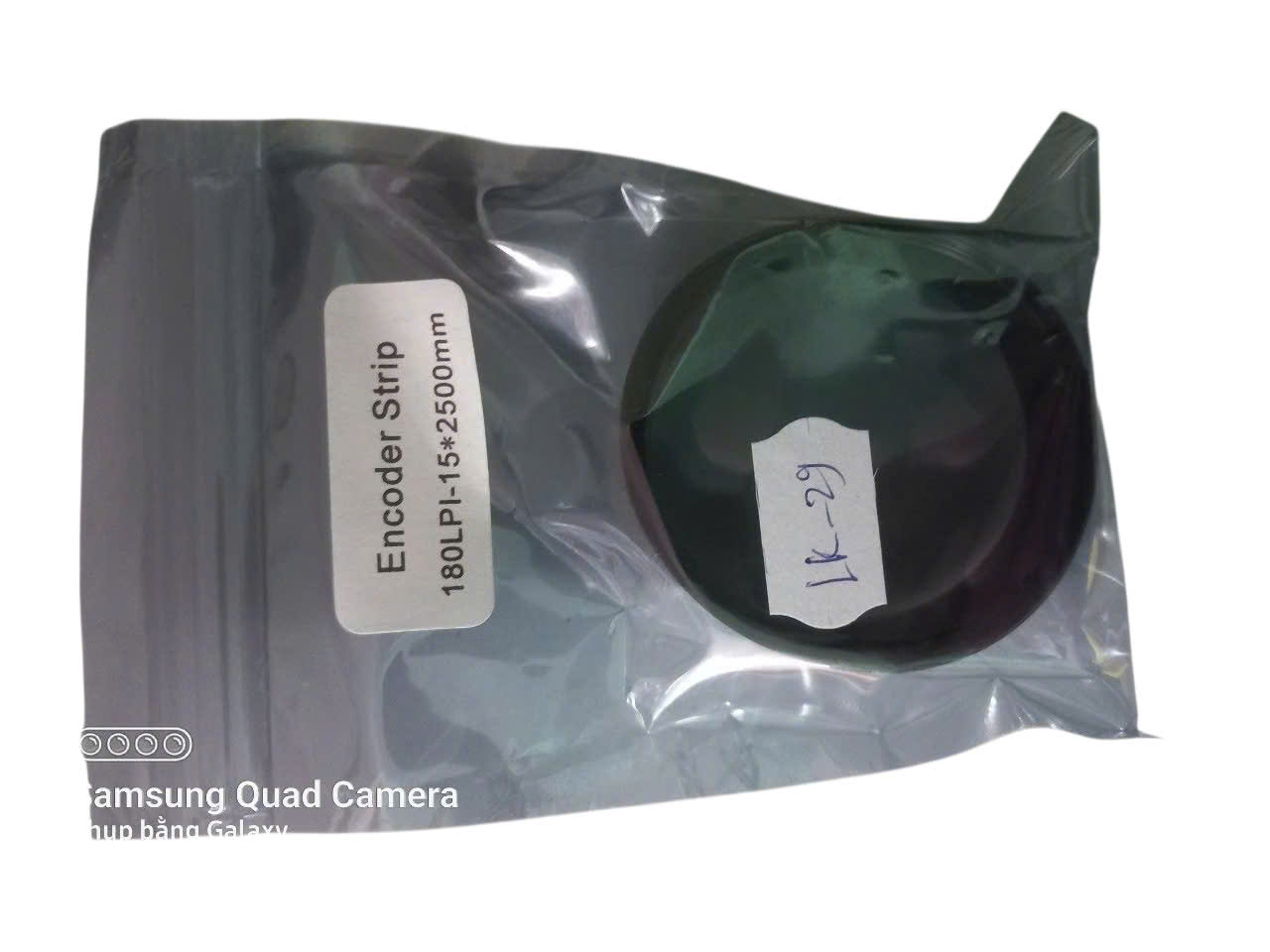

Hình ảnh của Encoder Strip DOT TDOT Gerber MP MC018.1 694500538

Cấu tạo và nguyên lý hoạt động của Encoder Strip DOT TDOT Gerber MP MC018.1 694500538

Encoder strip là một cuộn thước phim được thiết kế đan xen giữa 2 vạch đen trắng
Mỗi inch sẽ có 180 vạch như vậy
Khi cảm biến hồng ngoại đi qua encoder strip nó sẽ phát ra ánh sáng hồng ngoại để nhận diện các đường kẻ đen trắng xen kẽ, nó sẽ nhận tín hiệu ánh sáng phản xạ từ encoder strip và chuyển đổi thành tín hiệu điện,giúp máy xác định được khổ rộng của file in.
Khi cảm biến di chuyển qua lại các đường kẻ đen trắng sẽ chắn và cho phép ánh sáng đi qua cảm biến quang. Tín hiệu điện thu được từ cảm biến sẽ thay đổi theo số lượng đường kẻ được đếm, từ đó xác định được vị trí in sơ đồ rập (marker) đã thiết kế.

Ứng dụng của Encoder Strip DOT TDOT Gerber MP MC018.1 694500538

Máy in sơ đồ DOT TKT Brainpower TDOT Gerber MP: Đo chiều rộng khổ giấy in
Máy in khổ lớn: Đo chiều rộng khổ giấy in
Máy in bạt, in decan: Đo chiều rộng khổ giấy in
Với 180 đường kẻ trên mỗi inch cho phép đo vị trí với độ chính xác rất cao.
Thường được làm bằng vật liệu chịu nhiệt, chống mài mòn, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
