Tỉnh Bắc Ninh từ lâu đã vươn mình trở thành trung tâm công nghiệp lớn của khu vực phía Bắc. Sự phát triển mạnh mẽ của các khu công nghiệp như KCN VSIP, Tiên Sơn, Yên Phong, Quế Võ đã thu hút hàng loạt nhà máy gia công dệt may xuất khẩu quy mô lớn. Tuy nhiên, các doanh nghiệp tại đây đang chịu áp lực lớn về chi phí nhân công và tiêu chuẩn kiểm định chất lượng gắt gao từ các đối tác quốc tế. Phương pháp kéo vải thủ công truyền thống không còn phù hợp, đòi hỏi phải chuyển đổi sang công nghệ tự động hóa. Trong đó, máy trải vải k9 là giải pháp hàng đầu giúp tối ưu hóa toàn bộ phân xưởng cắt.

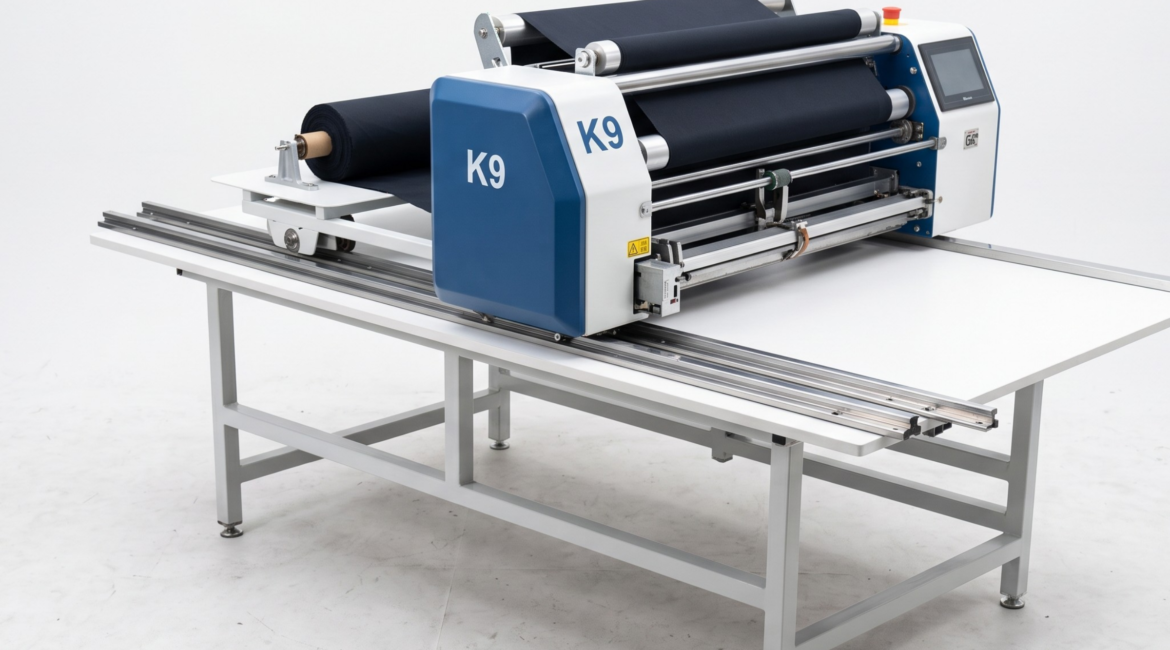

1. Phân tích cấu tạo cơ điện tử của máy trải vải k9 Bắc Ninh
Dòng máy K9 không đơn thuần là một công cụ cơ học mà là một tổ hợp cơ điện tử tinh vi, được cấu thành từ các module chức năng hoạt động đồng bộ dưới sự kiểm soát của hệ thống vi xử lý trung tâm.
1.1. Khung gầm chịu lực và cơ cấu truyền động
Khung vỏ của máy K9 được đúc hoàn toàn từ hợp kim thép nguyên khối cường độ cao, được xử lý nhiệt để tăng độ cứng và phủ sơn tĩnh điện chống gỉ sét. Kết cấu vững chắc này giúp cỗ máy sở hữu trọng tâm thấp, triệt tiêu hoàn toàn hiện tượng rung lắc hay cộng hưởng cơ học khi vận hành ở tốc độ tối đa lên tới 90 mét/phút.
Thiết bị di chuyển dọc theo mặt bàn cắt thông qua hệ thống bánh xe bọc Polyurethane (PU) cao cấp, chạy trên các thanh ray nhôm định hình được bắt chặt vào hai bên mép lề bàn. Nguồn động lực di chuyển đến từ cụm động cơ Servo AC kết hợp biến tần công nghiệp (Inverter). Cấu hình này cung cấp lực kéo mạnh mẽ, đồng thời kiểm soát gia tốc giúp máy tăng và giảm tốc mượt mà, hoàn toàn không gây ra tình trạng giật cục làm xô lệch các lớp vải đã xếp.
1.2. Mâm chứa nguyên liệu và băng tải chủ động
Máy sử dụng thiết kế mâm chứa dạng lòng máng chữ U, tích hợp hệ thống rulo con lăn chạy vòng bi trơn tru bên trong. Thiết kế này cho phép tiếp nhận trực tiếp các cuộn nguyên liệu nặng tới 100 – 120kg, đường kính tối đa 600mm mà công nhân không tốn nhiều sức nâng.
Đặc biệt, phần đáy của mâm chứa được bọc một lớp băng tải cao su nhám tiêu chuẩn. Khi máy vận hành, băng tải này sẽ chủ động xoay để đẩy cuộn vật liệu nhả ra phía trước, thay vì để vải bị kéo lê thụ động bởi lực tiến của thân máy.
1.3. Cụm thanh cảm biến sức căng (Dancer Bar)
Nằm ngay trước mâm chứa là cụm rulo dẫn hướng kết hợp với thanh cân bằng động (Dancer Bar). Thanh nhôm này có khả năng di chuyển lên xuống tự do trong rãnh dọc và được kết nối trực tiếp với cảm biến lực siêu nhạy. Nhiệm vụ của Dancer Bar là giám sát liên tục lực căng bề mặt của vật liệu, từ đó phát tín hiệu về CPU để điều chỉnh tốc độ nhả vải trong thời gian thực, giữ cho lực căng luôn ở mức tiệm cận 0.
1.4. Hệ thống mắt thần căn biên quang học
Để đảm bảo mép hàng trăm lớp vải thẳng đứng như một bức tường, máy K9 trang bị mắt thần hồng ngoại thế hệ mới gắn trên thanh trượt cơ khí ngang. Toàn bộ cụm mâm chứa vải được đặt trên hệ thống ray tịnh tiến ngang và liên kết với một động cơ Servo phản hồi siêu tốc. Khi mắt thần phát hiện mép vải xô lệch dù chỉ 1mm, động cơ này sẽ lập tức đẩy mâm chứa dịch chuyển sang trái hoặc phải để bù trừ khoảng lệch ngay lập tức.
1.5. Cụm dao cắt đĩa tròn tốc độ cao
Nằm sát mặt bàn trải, cụm dao cắt đĩa tròn (Rotary Cutter) quay ở tốc độ hàng ngàn vòng/phút, đảm nhiệm việc cắt ngang khổ vải. Cụm dao được gắn trên thanh ray thép, tự động nâng lên cao sau khi cắt xong để máy chạy hồi vị không vướng vào vải, và hạ xuống khi bắt đầu chu kỳ mới. Hộp đá mài tích hợp giúp tự động mài sắc lưỡi dao sau một số chu kỳ, đảm bảo vết cắt luôn ngọt lịm và không tưa xước.
1.6. Màn hình điều khiển HMI trung tâm
Trạm điều khiển sử dụng màn hình cảm ứng PLC công nghiệp giao diện tiếng Việt trực quan. Tại đây, thợ cắt dễ dàng nhập liệu chiều dài sơ đồ, tổng số lớp vải, chọn chế độ vận hành và theo dõi các thông báo cảnh báo lỗi an toàn từ hệ thống.
2. Nguyên lý hoạt động thông minh của máy trải vải k9
Sức mạnh của thiết bị nằm ở các thuật toán điều khiển tự động hóa khép kín, biến các tác vụ vật lý phức tạp thành quy trình chính xác tuyệt đối.
2.1. Nguyên lý xả vải đồng tốc (Tension-Free Principle)
Hiện tượng co rút rập là vấn đề lớn khi trải vải thun, đồ thể thao. Máy K9 giải quyết triệt để thông qua nguyên lý “nhả chủ động – thả tự nhiên”:
-
Khi máy lướt về phía trước, bộ đếm xung quang học (Encoder) đo vận tốc thực tế của thân máy.
-
Tín hiệu vận tốc được truyền về CPU trong thời gian thực để tính toán và điều khiển biến tần của động cơ băng tải mâm chứa.
-
Động cơ băng tải xoay nhả nguyên liệu ra với tốc độ đồng bộ chính xác 100% so với tốc độ máy tiến tới. Vải rơi tự nhiên xuống mặt bàn nhờ trọng lực, giữ nguyên cấu trúc sợi dệt.
2.2. Nguyên lý bù trừ mép vải tự động vòng lặp kín
Mắt thần quang ngoại liên tục quét biên vải với tần số hàng ngàn lần mỗi giây. Khi phát hiện mép vải xô lệch, tín hiệu truyền về PLC để kích hoạt động cơ Servo đẩy mâm chứa vải dịch chuyển ngang ngay lập tức. Quá trình này diễn ra trong phần nghìn giây, giúp hàng trăm lớp vải xếp chồng lên nhau với đường biên phẳng lì, tiết kiệm tối đa định mức nguyên liệu.
2.3. Nguyên lý vận hành đa chế độ linh hoạt
-
Trải một chiều (Face-up): Dùng cho vải có hoa văn một chiều hoặc vải có tuyết. Máy xả vải đến cuối bàn, dao tự động cắt đứt, sau đó cụm xả nhấc lên và máy chạy không tải về điểm xuất phát.
-
Trải Zic-Zac (Face-to-Face): Dùng cho vải trơn, dệt thoi. Máy xả vải liên tục cả đi và về, ngàm kẹp cơ khí ở hai đầu bàn giữ chặt nếp gấp. Chế độ này tối ưu hóa năng suất vì loại bỏ thời gian chạy hồi vị không tải.
2.4. Nguyên lý cuộn lùi (Rewind) xử lý lỗi dệt
Khi phát hiện vải lỗi từ nhà cung cấp, thợ bấm nút tạm dừng và chọn chế độ Rewind trên màn hình. Hệ thống tự động đảo chiều để thu cuộn phần vải hỏng lên mâm chứa mà không làm nhăn các lớp đã trải. Sau khi cắt bỏ lỗi và nối lại, máy tiếp tục chu trình mà không sai lệch bộ đếm.
3. Hiệu quả kinh tế thực tiễn tại các xưởng may Bắc Ninh
Việc đầu tư máy trải vải k9 mang lại dòng tiền dương nhanh chóng cho các nhà máy tại Bắc Ninh:
-
Tiết kiệm nguyên liệu: Căn biên thẳng tắp giúp tận dụng tối đa bề ngang khổ vải, tiết kiệm 3 – 5% lượng vật liệu tiêu thụ hàng tháng.
-
Cắt giảm nhân công: Thay vì cần 3-4 công nhân kéo tay vất vả, xưởng chỉ cần 1 người vận hành máy, giải phóng nhân lực cho khâu may ráp và QC.
-
Triệt tiêu hàng phế phẩm: Lớp cắt chuẩn xác 100% giúp loại bỏ lỗi thông số, không tốn chi phí mua vải đền bù cho đối tác.
4. Thiết Bị Mai Anh – Nhà phân phối chính hãng
Để hệ thống hoạt động ổn định 3 ca liên tục, các xưởng gia công cần đối tác uy tín. Thiết Bị Mai Anh cam kết:
-
Cung cấp máy chính hãng nguyên đai nguyên kiện, chứng từ CO/CQ minh bạch.
-
Đội ngũ kỹ sư cơ động sẵn sàng có mặt tại các KCN Bắc Ninh để bảo trì nhanh chóng.
-
Kho vật tư dự trữ đầy đủ linh kiện (bo mạch, dao cắt, cảm biến) để thay thế tức thi.
-
Trực tiếp thi công ray dẫn hướng và đào tạo thực chiến cho công nhân vận hành.
5. Câu hỏi thường gặp (FAQ)
Q1: Cụm dao cắt đĩa quay tốc độ cao có gây nguy hiểm cho công nhân không? Trả lời: Hoàn toàn an toàn. Lưỡi dao được ẩn kín bên trong hộp bảo vệ hợp kim, chỉ hoạt động khi hạ sát mặt bàn. Máy có nút dừng khẩn cấp ở cả hai bên để ngắt điện lập tức.
Q2: Mắt thần có nhận diện được vải mỏng bóng hoặc vải tối màu không? Trả lời: Nhận diện rất chính xác nhờ cảm biến hồng ngoại thế hệ mới, đọc chuẩn mép biên mọi chất liệu kể cả lụa trơn hay vải đen tuyền.
Q3: Có cần phải thay bàn cắt mới để lắp đặt máy K9 không? Trả lời: Không cần thiết. Kỹ thuật viên sẽ thi công bắn trực tiếp hệ thống ray nhôm dẫn hướng dọc theo mép bàn gỗ hiện có tại xưởng của bạn.
